아날로그 테스터기 사용법

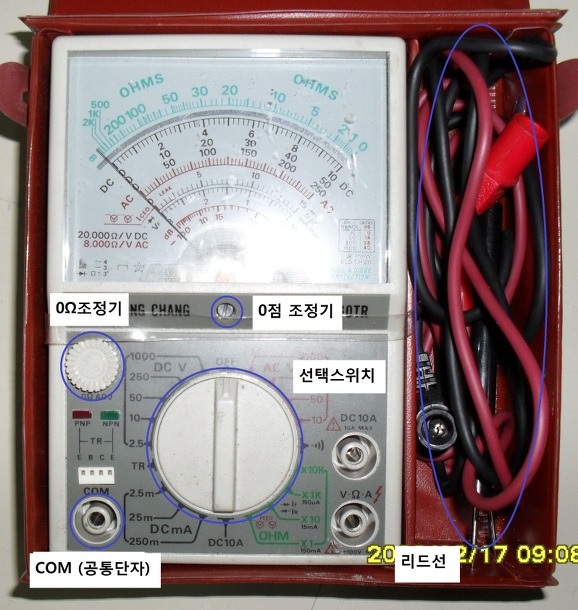

이 테스터기는 구입해서 사용한 세월이 거의 25년 정도 되는 것 같아.중학교 때 기술 시간에 테스터기 읽는 법을 배운 것 같다.이 테스터기가 TEST가 아니라 TESTER라는 걸 얼마 전에 알았어.계기판처럼 생긴 걸 보면 뭔가 많은 게 있는데 내가 쓸 몇 가지만 소개할까 한다.

CHEKMAN 극한의 남자 이런 뜻일까?

분해해보니 이렇게 돼 있는데 요즘 9V 배터리가 나올지 모르겠어. 이전 전류 측정 중 퓨즈가 나와 알루미늄 호일을 대체했다.

마이너스 드라이버로 돌리면서 바늘을 0지점에 맞춘다.

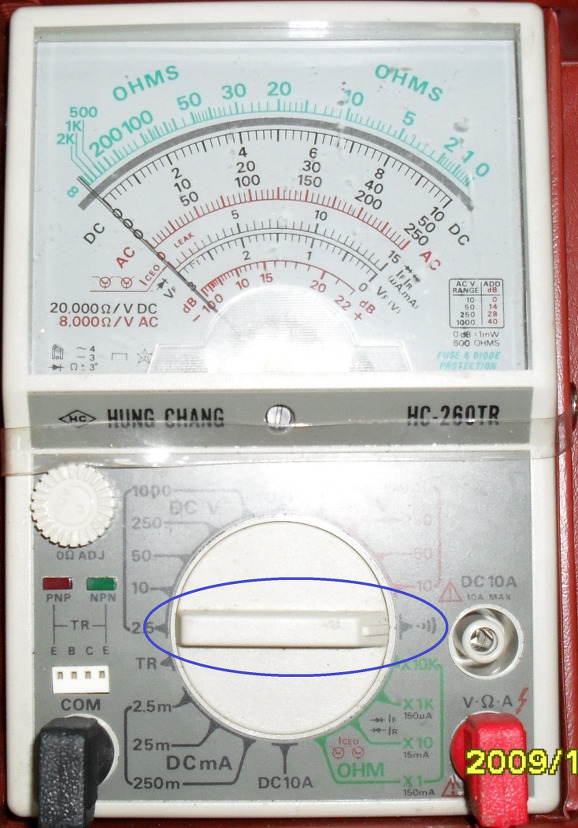

테스터기 다이얼을 R에 놓고 테스터기에 달린 빨간색 검은색 막대 2개를 연결한 뒤 ADJ 휠을 돌려 바늘을 0옴 지점에 맞춘다.

다이얼을 R에 위치하고 두 개의 막대를 달아보면 저항값이 0옴 나온다. 이를 가지고 전선의 다락이나 쇼트 케이블 등을 측정할 수 있다. 맨 위 라인이 저항치 라인이야.

단자와 선의 연결관계를 확인할 때 사용하면 편리하다.

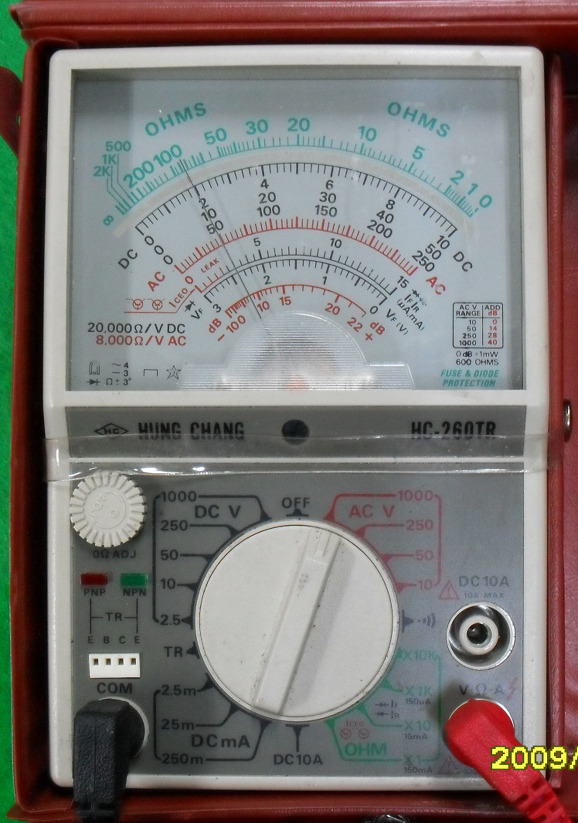

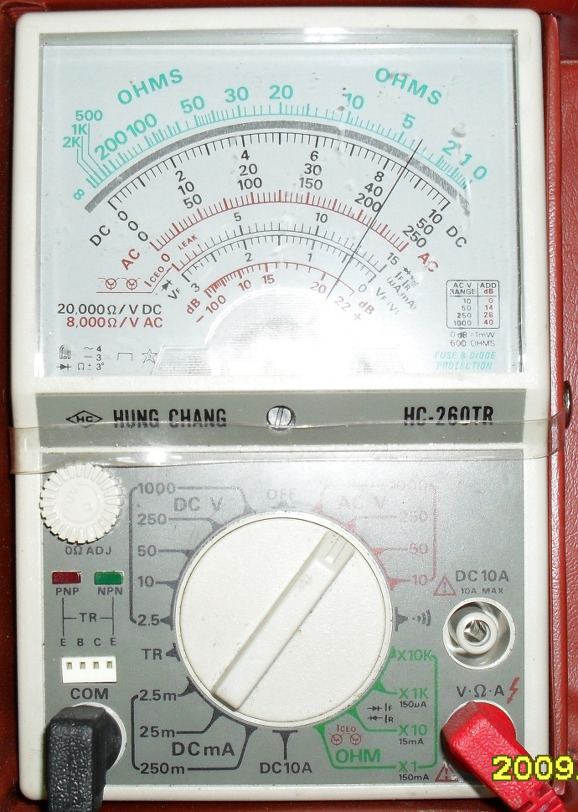

AC 전압 측정 AC 전압은 가정용 전압이다. 다이얼을 ACV 250에 맞추어 콘센트 부분에 전압을 측정해 본다. 특별히 극성이 없기 때문에 빨간 막대, 검은 막대 방향에 관계없이 찍어보면 된다. 이 측정 결과는 225V로 확인된다.

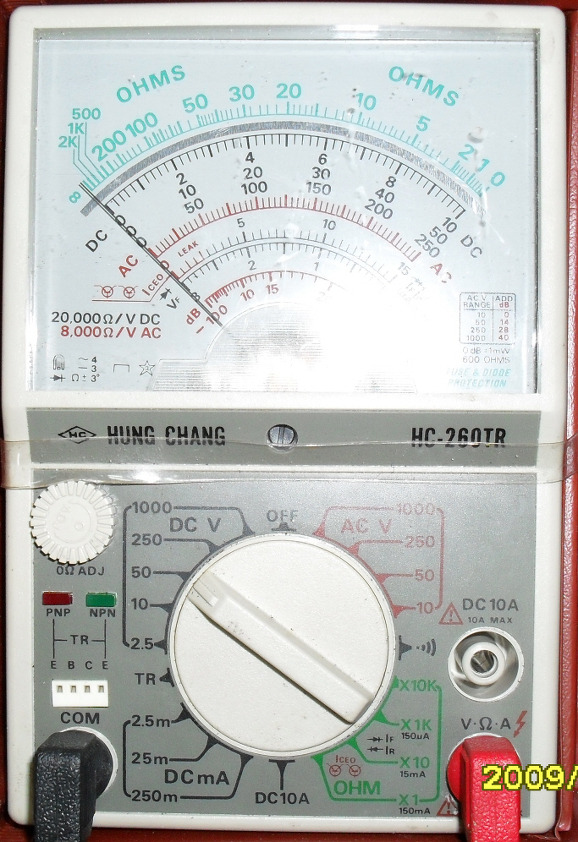

DC 전압 측정 일반적으로 배터리나 파워 스프라이에서 나오는 전기가 DC 전기다. DC 전압은 극성이 있어서 반드시 +-단자가 어떤 것인지 알고 +단자에는 빨간 막대를 -단자에는 검은 막대로 눌러야 한다. 그렇지 않으면 테스터기 퓨즈가 나오거나 테스터기가 타버릴 수 있다. 보통 DC전기는 일반적으로 12V, 24V, 36V가 많아 다이얼을 DCV50 지점에 두고 사용하면 무난하게 사용할 수 있다. 이것의 측정 결과는 34V로 확인된다.

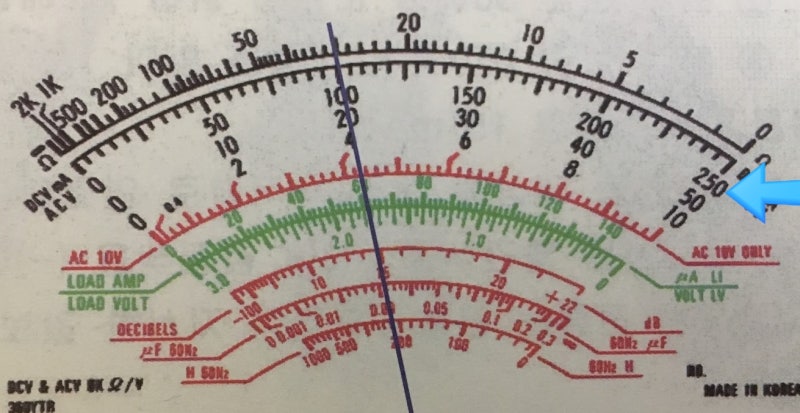

다이얼 부분을 보면 OHMS, ACV, DCV, DCMA가 있지만 DCMA는 쓸 일이 거의 없기 때문에 설명부터 생략한다.1A는 1000mA이다.통상 사용하는 가정용 어댑터에서 나오는 전류가 거의 1.5A~3A이다.이를 측정하기 위해 DCmA에 다이얼을 돌려 측정하면 바로 퓨즈가 끊어지거나 테스터기가 고장난다.원리는 간단하다. 어떤 값을 측정하기 위해 해당하는 곳에 다이얼을 위치시키고 측정하고자 하는 값보다 큰 값에 다이얼을 위치시키고 막대 2개를 눌러 게이지 바늘이 지시하는 값을 확인하면 된다. 게이지 읽기는 다이얼이 250에 있을 때 250라인 지침을 확인하면 되고 다이얼이 50에 있을 때 50라인 지침을 확인하면 된다. 250라인은 일안레프티 550라인은 일안레프티 110라인은 일안레프티 0.2다.테스터기를 떨어뜨리는 방법을 이해한다면 위의 두 사진의 볼트를 알 수 있을 것이다. 첨부파일TM-360R+사용설명서.pdf파일다운로드테스터기를 떨어뜨리는 방법을 이해한다면 위의 두 사진의 볼트를 알 수 있을 것이다. 첨부파일TM-360R+사용설명서.pdf파일다운로드테스터기를 떨어뜨리는 방법을 이해한다면 위의 두 사진의 볼트를 알 수 있을 것이다. 첨부파일TM-360R+사용설명서.pdf파일다운로드
